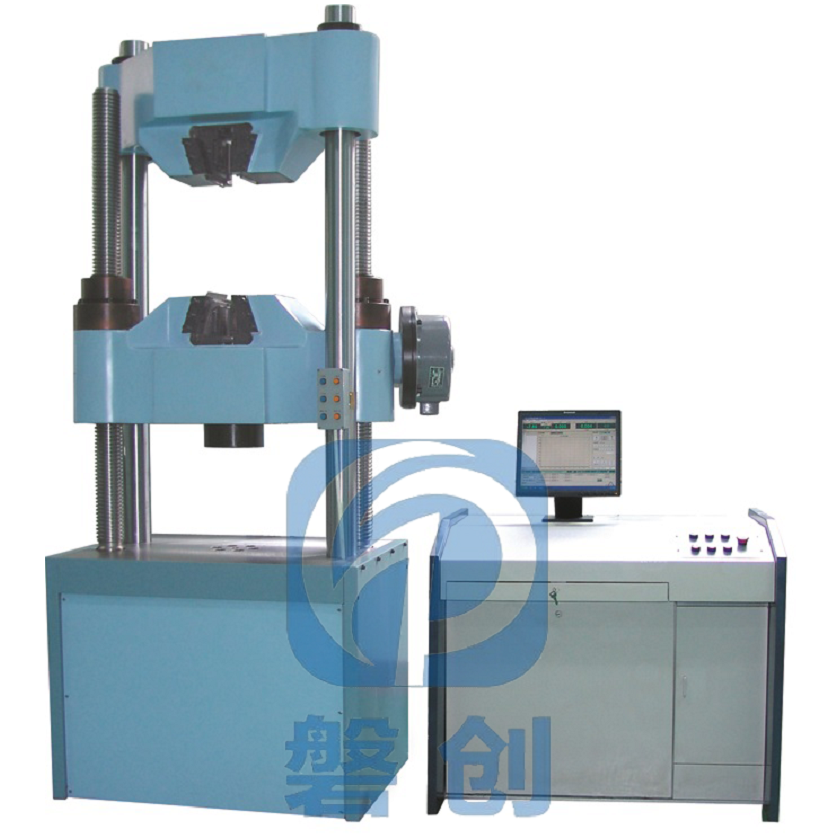

WAW-100C Computer Control Electro-Hydraulic
Servo Universal Testing Machine
Computer control Electro-Hydraulic Servo Universal Testing Machine, compared with a ball screw type electric mechanical UTM, is adopting oil hydraulic power to push the piston in the oil cylinder to provide loading force. So it is very suitable for tension, compression, bending and shearing strength test for various metal or nonmetal materials under high toughness and hardness against extreme big loading force.
Standards
Computer control electro-hydraulic servo universal testing machine can meet GB/T228.1-2010, ISO6892, ISO7500-1, ISO377:1997, ISO9513:1999, ASTM E8, ASTM E4A, ASTM A370, BS EN10002-1, EN12390-3, ASTM C39, AASHTO T22, GOST 28840 standards and so on.
Features
1. By using oil pressure transducer and photoelectric encoder, computer can timely collect the testing parameters like loading force, stroke etc.
2. Equipped with the computer &Software & printer, it can display, record, process and print the test results, and control test procedures as the set program and can draw test curves automatically in real time.
3. The servo system will provide on line close loop control and constant parameters control.
Main Technical Specifications
Model | WAW-100C | |
Max Load Capacity | 100kN | |
Host Machine Structure | Four-column & Two-lead screw | |
Load amplification | Auto Range | |
Range of Testing Force | 2%-100%FS | |
Load Accuracy | ±1% / 0.5% | |
Load Resolution | 1/500000 | |
Accuracy of Deformation | Error less than ±1% / 0.5% | |
Displacement Accuracy | Error less than ±1%/±0.5% | |
Max Tensile Space | 800mm | |
Max Compression Space | 700mm | |
Effective Test Width | 530mm | |
Piston Stroke | 250mm | |
Clamping Diameter of Round Specimen | Φ6-Φ26mm | |
Clamping Thickness of Flat Specimen | 0-30mm | |
Piston speed | 100mm/min | |
Jaw clamping method | Internal Hydraulic clamping | |
Control Mode | Displacement Control, Load Control, Deformation Control | |
Compression plate | 204×204mm | |
Dimensions | Dimension of Host machine | 990×600×2435mm |
(L*W*H) | Dimension of Control Cabinet | 1140×700×930mm |
Oil pump Motor Power | 2.2kW | |
Power Supply | 3phs, 380V, 50Hz | |
Net Weight | 3000kg |
